Dimmer adalah sebuah sistem Elektronik yang digunakan untuk mengatur Intensitas Cahaya atau mengatur terang maupun redup sebuah Lampu Listrik. akan tetapi tidak bisa digunakan pada lampu Listrik model Neon atau TL. Cara Membuat Led Dimmer ini cukup mudah. intinya kita harus menghambat laju Arus Listrik atapun menurunkan tegangan Listriknya.

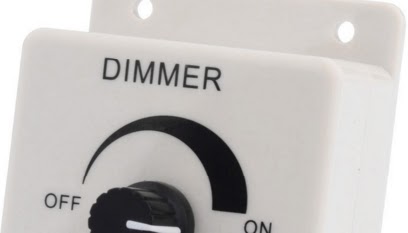

belakangan ini Lampu Led menjadi Populer karena alasan Efisiensinya. sedangkan Led bisa dengan mudah di atur intensitasnya menggunakan Dimmer. selain itu kita bisa merangkai sendiri lampu Led ini. sesuai keinginan kita. Dimer dalam bentuk jadi tinggal pakai bisa dilihat pada gambar dibawah ini. tampilanya keren kan. kita bisa membuat Casing-casing seperti ini menggunakan Printer 3D.
untuk membuat Dimmer Lampu Led, Dimmer Led, ataupun Led Dimmer dengan rangkaian yang sederhana kita bisa memakai Saklar 6 Posisi dan beberapa Resistor 2/3/5 watt. dengan ini kita bisa membentuk rangkaian Pembagi Tegangan maupun Arus. bisa dipilih salah satu. untuk pembagi tegangan bisa menggunakan rangkaian Pembagi tegangan dengan menggabungkan 2 Resistor, ujung-ujung Resistor mendapat Catu daya. pertemuan 2 Resistor menjadi Output hasil pembagian. anda bisa melihat pada Postingan Resistor dan Fungsinya.
belakangan ini Lampu Led menjadi Populer karena alasan Efisiensinya. sedangkan Led bisa dengan mudah di atur intensitasnya menggunakan Dimmer. selain itu kita bisa merangkai sendiri lampu Led ini. sesuai keinginan kita. Dimer dalam bentuk jadi tinggal pakai bisa dilihat pada gambar dibawah ini. tampilanya keren kan. kita bisa membuat Casing-casing seperti ini menggunakan Printer 3D.
untuk membuat Dimmer Lampu Led, Dimmer Led, ataupun Led Dimmer dengan rangkaian yang sederhana kita bisa memakai Saklar 6 Posisi dan beberapa Resistor 2/3/5 watt. dengan ini kita bisa membentuk rangkaian Pembagi Tegangan maupun Arus. bisa dipilih salah satu. untuk pembagi tegangan bisa menggunakan rangkaian Pembagi tegangan dengan menggabungkan 2 Resistor, ujung-ujung Resistor mendapat Catu daya. pertemuan 2 Resistor menjadi Output hasil pembagian. anda bisa melihat pada Postingan Resistor dan Fungsinya.
dengan rangkaian Led Dimmer diatas tentunya hanya bisa menghasilkan 4 variasi terang redupnya. untuk memperoleh banyak variasi terang redup bisa memakai Potensio. akan tetapi untuk Led dengan daya yang lebih besar Potensio tidak akan mampu menangani, karena akan panas. untuk mengatasi hal ini bisa ditambahkan penguat berupa Transistor, seperti pada gambar dibawah ini.
Rangkaian Led Dimmer bisa juga dibuat dengan memanfaatkan rangkaian Regulator tegangan seperti pada Power Supply yang kita pakai selama ini. IC yang ukup populer adalah IC LM317 dan LM723. LM317 memberikan bentuk rangkaian yang lebih simpel.
Rangkaian Led Dimmer yang lebih canggih menggunakan sinyal PWM. sinyal PWM mempunyai Duty Cycle yang bisa berubah-ubah, dinyatakan dalam %. sinyal PWM berbentuk kotak. dihasilkan dari sebuah Osilator Relaksasi. Osilator Relaksasi dibangun dengan komponen-komponen IC TTL ataupun CMOS. akan tetapi saat ini untuk bisa menghasilkan sinyal PWM bisa menggunakan IC Mikrokontroler. sehingga dengan cara ini Led Dimmer bisa dikendalikan dari jarak jauh dengan lebih simpel.
Contoh aplikasi PWM bisa anda lihat pada pengendalian Backlight LCD pada Ponsel, Laptop, Motor Listrik, lampu-lampu Diskotik, dan lain-lain. mengenai bagaimana menghasilkan sinyal PWM dan aplikasi-aplikasi sinyal PWM bisa Agan lihat pada postingan Pemrograman Sinyal PWM dengan Mikrokontroler.
