berikut ini cara menambahkan komponen baru atau komponen yang belum ada pada library proteus ares. dalam contoh ini saya akan membuat komponen seven segment dengan ukuran 2.3 inch. karena kebetulan sekali saya sedang merancang jam digital pesanan seseorang dengan ukuran 2.3 inch.
saya berasumsi anda telah menguasai dasar penggunaan proteus ares. sebuah software pembantu untuk merancang PCB. jadi saya tidak akan jelaskan fitur-fitur dasar pada proteus ares.
langkah-langkah menambahkan komponen baru pada proteus ares
saya berasumsi anda telah menguasai dasar penggunaan proteus ares. sebuah software pembantu untuk merancang PCB. jadi saya tidak akan jelaskan fitur-fitur dasar pada proteus ares.
langkah-langkah menambahkan komponen baru pada proteus ares
- ambil Dil pad mode dan taruh pada papan kerja ares
- tempatkan dil Pad sebanyak 10, atas 5 bawah 5 dengan jarak atas dan bawah 25 titik.lihat gambar dibawah
- ambil 2D Graphic Box Mode

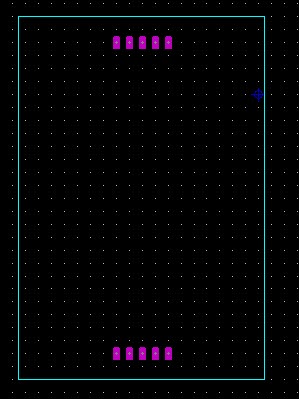

- tempatkan 2D Graphic Box mode seperti pada gambar dibawah. hitung titik2nya ya. jadi kita tarik kesmping dengan 8.5 titik dan ke atas 3 titik dari Dil Pad atas. kenudian tahan terus tombol kiri mouse dan tarik garis 2D Graphic Boxnya hingga ke bawah dengan jarak yang sama seperti diatas dan lepas tombol mouse kiri.
- langkah selanjutnya untuk menambah komponen sendiri di proteus ares adalah dengan menggambarkan bentuk sevent segment tepat ditengah-tengahnya. caranya seperti langkah 4 diatas menggunakan 2D grapic Box.
- selanjutnya untuk menyempurnakan pembuatan library komponen sendiri ini kita akanmenambahkan PinOut untuk masing-masing kaki seven segment. caranya lihat ilustrasi dibawah.
- selanjutnya kita lengkapi pinout-pinout seven segment diatas. tekan tombol mouse kiri dibawah pinout seven segment. maka akan keluar menu pop-up.isikan huruf yang sesuai, ulangi terus hingga semua pinout teridentifikasi nama pinnya.
- langkah selanjutnya adalah menyimpan hasil kerja ke library proteus ares. sebelumnya kembalikan tool ke selection mode, lihat ilustrasidibawah
- setelah itu blok seluruh hasil kerja dengan cara letakkan kursor mouse ke pojok kiri atas seven segment, kemudian tekan dan tahan lalu tarik ke bawah sampai pojok kanan bawah lalu lepas penekanan mouse. perhatikan bahwa komponen tambahan sudah terblok dengan warna putih.
- langkah selanjutnya adalah menyimpan hasil kerja kita. tekan tombol mouse kanan pada area yang diblok lalu pilih "Make package". isikan data-data seperti dibawah ini. selesai
setelah itu kita tinggal memanggil komponen baru ini seperti memanggil komponen-komponen yang lainnya. komponen yang kita tambahkan diatas sesuai pada kotak pengisian tertulis nama 7seg2.3". kita bisa mengetikan kode atau keyword ini setiap mau memanggil untuk menggunakannya pada menu Pick Packages.
demikian tutorial cara menambahkan komponen baru pada proteus ares. semoga bermanfaat. baca juga ulasan lengkap cara membuat jam digital atmega8. tersedia kode gratis yang bisa anda coba sendiri di proteus simulation pada kompoter anda.
