Belajar Elektronika : CARA MEMBUAT ESR METER SENDIRI

anda seorang teknisi elektronika? atau sekedar hobi elektronika saja? jika ya maka ESR meter wajib anda miliki. kelebihanya ESR meter yang akan kita buat ini selain untuk mengukur ESR meter juga bisa untuk mengukur Kapasitansi sebuah Kapasitor dengan range 50pf - 100.000 uf. sebuah range yang sangat lebar tentunya. dan hebatnya lagi bisa mengukur komponen selain Kapasitor. mau mengukur Transistor/Fet, Diode, maupun Resistor alat ini dapat melakukannya.

alat ini merupakan rancangan orang Bule. jadi bukan saya yang bikin Firmwarenya. dan kebetulan bisa diunduh dengan gratis dan bisa di update untuk menambah fitur yang lebih baru maupun memperbaiki Bug yang ada. yang patut di acungi jempol adalah penggunaan komponen yang sedikit sehingga cost yang dikeluarkan untuk membangun ESR meter sendiri bisa dikatakan sangat murah tapi dapat diandalkan.

ESR meter yang akan kita buat kali ini menggunakan mode simpel dengan komponen yang sangat sedikit selain komponen utamanya berupa IC Atmega328 dan LCD. mode yang lengkap membutuhkan beberapa komponen tambahan untuk otomatis mati sendiri jika alat tidak dipakai.

skema ESR meter digital

Layout PCB ESR atau Komponen Tester

ESR Tester atau Komponen Teser selesai dirakit

setelah semua komponen dirakit tentu saja harus memasukkan program ke alat ini supaya bisa bekerja dengan semestinya. untuk memprogram anda bisa memakai USBASP sebagai interface komputer ke alat. dan sebuah software Khazama untuk mengisi program ke alat.

oke, saya anggap anda sudah selesai merakit ESR meter berdasarkan skema dan layout yang telah anda lihat diatas. langkah selanjutnya adalah

tancapkan USBASP ke USB komputer. komputer akan mendeteksi driver jika komputer anda belum pernah terpasang USBASP sebelumnya. arahkan ke driver USBASP. driver bisa anda ambil pada alamat berikut http://www.fischl.de/usbasp/.
buka program Khazama. lalu pilih mikrokontroler atmega328p

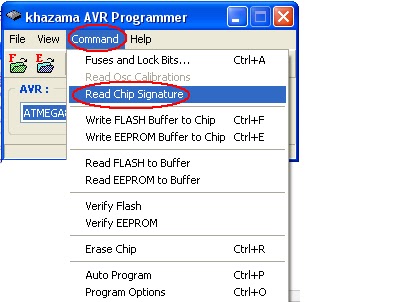

cek koneksi USBASP dan Alat apakah sudah benar dengan cara "Read Chip Signature". jika benar akan tampil seperti di bawah ini. lalu pilih ok.
selanjutnya kita akan memasukkan program transistortester.hex ke alat ini. pilih simbo, "F" lalu pilih file transistortester.hex lalu open, seperti ilustrasi dibawah
setelah itu pilih "F" yang satunya, seperti ilustrasi dibawah ini
setelah itu masukan file transistortester.eep dengan cara seperti diatas, akan tetapi tombol yang dipilih yang tombol "E"
layar LCD akan blank sejenak, tunggu hingga tampil beberapa informasi penting di layar LCD alat ini.
dan tara..........akhirnya nongol juga tampilan alat ini

PENTING:
pasti anda berfikir kok alat ini keluar tampilan dan responnya lama alias lelet. ya iyalah....kan standar clock atmega328 didalamnya terbagi 8. kita harus menonaktifkan pembagi ini supaya Atmega328 bekerja penuh menggunakan frekuensi 8MHz.
untuk meonaktifkan pembagi 8 ini kita gunakan saja Bascom_AVR. silahkan ikuti caranya dibawah ini

1. buka BascomAVR, buat file baru, kemudian masuk option, Compiler, Chip

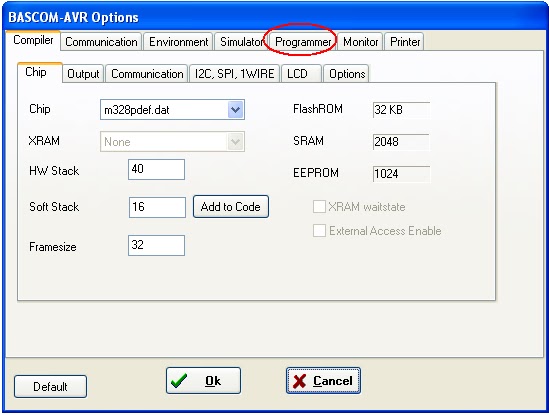

2. akan tampil seperti dibawah ini, pilih Proggramer

3. akan tampil seperti dibawah ini, pilih yang dilingkari

4. pilih USBASP. lalu OK

5. selanjutnya buka Program, Send to chip, Program

6. selanjutnya detek chip dengan cara seperti dibawah

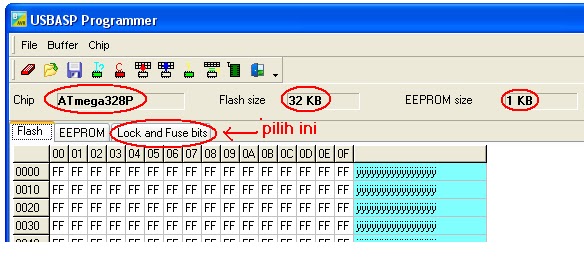

7. jika berhasil indentifi chip akan tampil seperti dibawah ini, lalu pilih fuse bit

8. kemudian nonaktifkan pembagi 8 dengan cara seperti dibawah

9. kemudian ikuti langkah dibawah, pilih Write PRG kemudian pilih Write FS

jika berhasil maka loading ESR meter akan cepat, jika belum berhasil silahkan diulangi dari langkah 5

berikut hasil pengukuran beberapa kapasitor normal dan rusak
